Автоматика и управление для канальных вентиляционных установок Ventus N-TYPE
Общее описание Ventus N-Type
Функциональные элементы Ventus N-Type
Рабочие параметры автоматики в pdf
Установки VENTUS N-TYPE оснащены совершенно новым комплектом автоматики, обеспечивающим профессиональное и простое управление системой вентиляции и кондиционирования воздуха. Эта автоматика позволяет обеспечить комфортный микроклимат в любых помещениях при минимальных затратах.
Сердцем нового комплекта автоматики является свободно программируемый контроллер, работающий совместно с пультом дистанционного управления пользователя HMI OPTIMA.
При этом обеспечивается высокого уровня удобство и простота регулирования параметров работы системы вентиляции и кондиционирования воздуха. Кроме того, контроллер открыт для внешних систем автоматики.
 |
| Пульт управления HMI OPTIMA
Электронный блок в корпусе из полимерного материала. Четкий жидкокристаллический дисплей. Встроенный датчик температуры. На передней панели группа навигационных клавишей.
Измерение температуры воздуха в помещении. Задание и прочтение основных параметров работы вентагрегата: параметры воздуха, изменение расхода воздуха, изменение режима работы, аварийные состояния.
|
 |

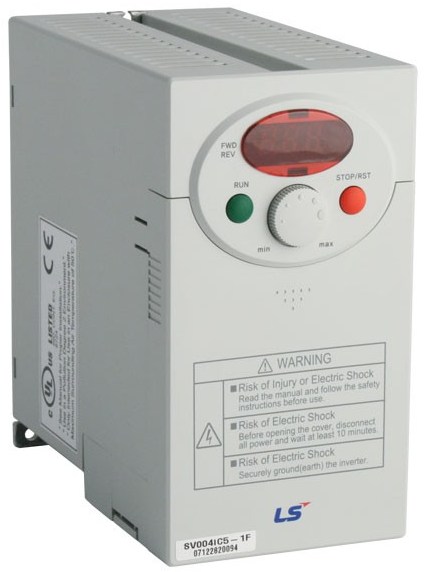

| Преобразователь частоты электрического тока
Плавное регулирование подачи воздуха агрегатом путем пропорционального изменения скорости вращения группы электродвигатель-вентилятор.
Поддержание постоянных параметров работы вентгруппы при изменениях аэродинамического сопротивления вентиляционной сети.
|
 |
| Щит управления
Регулирование, контроль, обеспечение параметров работы агрегата - работа, температура, воздухопроизводительность, состояния аварии.
Работа агрегата по календарю с возможностью разделения на временные интервалы.
Совместная работа с внешними блоками: сигнал старта, сигнал противопожарный, система СТАРТ/СТОП.
|
 |
| Канальный температурный датчик
Присоединительный корпус из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами.
Служит для измерения температуры в вентиляционных каналах и каналах систем кондиционирования воздуха. Датчики калибруются по температуре на заводе изготовителе.
|
 |
| Датчик температуры воды (накладной)
Функция и применение: измерение температуры обратной воды, ограничение максимальной температуры обратной воды.
|
 |
| Трехходовой клапан с электрическим сервоприводом
Регулирование температуры теплоносителя в водяных нагревателях. Регулирование качественное, позволяющее путем подмешивания обратной воды к прямой изменять температуру последней при постоянном ее расходе.
В нагревателях обязательна совместная работа клапана с циркуляционным насосом для защиты от замораживания.
|
 |
| Электрический сервопривод воздушного клапана ON-OFF и 0-10 В
Механическая система с электродвигателем, смонтированным в корпусе.
В агрегатах, имеющих водяной нагреватель, сервопривод воздушного клапана имеет встроенную “возвратную”
пружину для закрывания клапана при отсутствии напряжения.
|
 |
| Дифференциальный манометр (прессостат)
Корпус: ABS. Пружинная мембрана при отклонении от заданной разницы давлений вызывает соответствующее переключение электрических контактов с помощью механического блока (сигнал о загрязнении фильтров или сигнал о работе вентиляторной группы).
|
 |
| Противозамораживающий термостат
Корпус: полимерный материал, термостат всегда монтируется сразу за первым водяным нагревателем, установленным в агрегате.
Измерительный элемент - капилляр, заполненный “низкокипящей” жидкостью, длиной 2 м; термостат имеет регулируемые винты, позволяющие установить допускаемую минимальную температуру воздуха, а также температуру повторного включения системы (гистерезис).
|
 |
| Термостат, защищающий от перегрева
Устройство: Биметаллический элемент, смонтированный внутри металлического корпуса.
Термостат является стандартным элементом электрического нагревателя.
|
|
